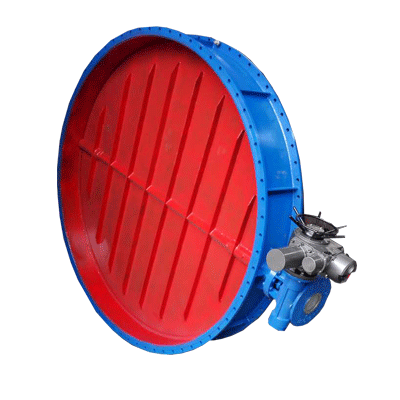

D941W通風蝶閥 電動通風蝶閥主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |
D941W通風蝶閥 電動通風蝶閥外形尺寸
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 |
重量 |
|||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
50 |
2 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
16 |
|
65 |
21/2 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
17 |
| 特點 |
1、設計新穎、合理，結構獨特，重量輕，啟閉訊速 |
|
2、蝶閥操作力矩小，操作方便，省力靈巧 |
|
|
3、可以任何位置安裝，維修方便 |
|
|
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏 |
|
|
5、密封材料需老化、耐腐蝕，使用壽命較長等特點 |
|
|
|
|
|
使用 安裝流程 |
1、安裝前將閥盤先打開10度。（拆卸前亦同） |
|
2、在適當位置設定輔助螺絲，以調整兩法蘭面距離 |
|
|
3、將蝶閥以不接觸兩法蘭面插入同時穿入其余螺栓 |
|
|
4、于確定蝶閥中心與法蘭中心同心且閥盤開關位置不受法蘭內徑或相鄰機件阻礙后以對角漸進方式 反復鎖緊各螺栓，直到法蘭面接觸到閥體端面 |
|
|
5、裝置完成后應再度確認全開及全關度 |
|
|
|
|
|
安裝完成 后操作流程 |
1、開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈 |
|
2、打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過 |
|
|
3、開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞 |
|
|
4、要做配管耐壓試驗時，應將閥打開 |
|
|
5、配管后凡而長期處于全關狀態，每月應做1~2次的開關動作以免產生固著狀況 |
